با رشد سریع اتوماسیون صنعتی ، صنعت 4.0 و کارخانه‌های هوشمند، نیاز به تبادل سریع، پایدار و ایمن داده‌ها میان تجهیزات صنعتی بیش از هر زمان دیگری احساس می‌شود. شبکه‌های صنعتی ستون فقرات این ارتباطات هستند و امکان هماهنگی بین PLCها، سنسورها، عملگرها، HMI، سیستم‌های SCADA و حتی سیستم‌های مدیریتی مانند MES و ERP را فراهم می‌کنند.

شبکه‌های صنعتی نسبت به شبکه‌های IT معمولی، برای محیط‌های خشن صنعتی طراحی شده‌اند و دارای ویژگی‌هایی مانند قابلیت اطمینان بالا، زمان‌بندی دقیق (Real-Time)، مقاومت در برابر نویز الکتریکی و پایداری طولانی‌مدت هستند.

شبکه صنعتی چیست  ؟

شبکه صنعتی مجموعه‌ای از پروتکل‌ها، سخت‌افزارها و استانداردهاست که برای انتقال داده و فرمان بین تجهیزات کنترلی و ابزار دقیق در محیط‌های صنعتی به کار می‌رود.

اجزای اصلی شبکه صنعتی

  • PLC / DCS

  • سنسورها (دما، فشار، سطح، جریان و…)

  • عملگرها (موتور، شیر برقی، درایو)

  • HMI و پنل‌های اپراتوری

  • سوییچ‌ها و کابل‌های صنعتی

  • سیستم‌های مانیتورینگ (SCADA)

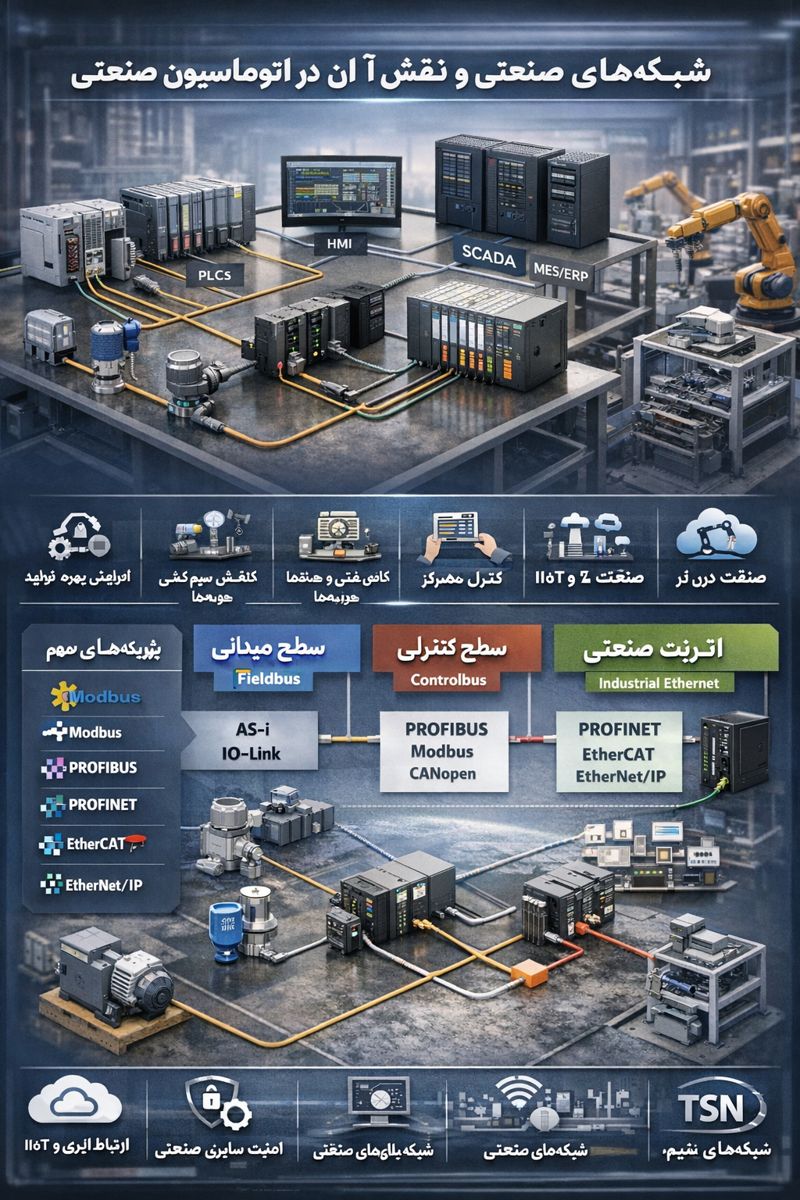

7757577777777 - شبکه‌های صنعتی (Industrial Networks) و اهمیت آن‌ها در اتوماسیون صنعتی

مجری شبکه‌های صنعتی , انواع شبکه صنعتی , شبکه صنعتی چیست , مقایسه شبکه‌های صنعتی  ,

اهمیت شبکه‌های صنعتی در اتوماسیون صنعتی

1. افزایش بهره‌وری و سرعت تولید

شبکه‌های صنعتی باعث انتقال سریع و هماهنگ داده‌ها شده و زمان پاسخ سیستم را کاهش می‌دهند.

2. کاهش سیم‌کشی و هزینه‌ها

به جای سیم‌کشی نقطه به نقطه، از یک بستر ارتباطی مشترک استفاده می‌شود که:

  • هزینه نصب را کاهش می‌دهد

  • عیب‌یابی را ساده‌تر می‌کند

3. مانیتورینگ و کنترل متمرکز

با شبکه صنعتی می‌توان کل کارخانه را از یک مرکز کنترل نظارت و مدیریت کرد.

4. افزایش قابلیت اطمینان و ایمنی

پروتکل‌های صنعتی دارای:

  • تشخیص خطا

  • Redundancy

  • Fail-Safe Communication
    هستند که برای فرآیندهای حساس حیاتی است.

5. بستر اصلی صنعت 4.0 و IIoT

شبکه‌های صنعتی پایه ارتباط تجهیزات با:

  • سیستم‌های ابری

  • هوش مصنوعی

  • تحلیل داده و نگهداری پیش‌بینانه
    هستند.

مجری شبکه‌های صنعتی , انواع شبکه صنعتی , شبکه صنعتی چیست , مقایسه شبکه‌های صنعتی  ,

دسته‌بندی انواع شبکه‌های صنعتی

1. شبکه‌های Field Level (سطح میدانی)

برای ارتباط مستقیم با سنسورها و عملگرها

ویژگی‌ها:

  • سرعت متوسط

  • هزینه کم

  • سادگی پیاده‌سازی

نمونه‌ها:

  • AS-Interface (AS-i)

  • IO-Link

2. شبکه‌های Control Level (سطح کنترلی)

برای ارتباط PLC با تجهیزات توزیع‌شده

ویژگی‌ها:

  • Real-Time

  • قابلیت اطمینان بالا

نمونه‌ها:

  • PROFIBUS DP

  • DeviceNet

  • CANopen

  • Modbus RTU

3. شبکه‌های Ethernet صنعتی

ترکیب قدرت Ethernet با الزامات صنعتی

ویژگی‌ها:

  • سرعت بسیار بالا

  • انعطاف‌پذیری

  • سازگار با IT و OT

نمونه‌ها:

  • PROFINET

  • EtherNet/IP

  • EtherCAT

  • Modbus TCP

  • POWERLINK

معرفی مهم‌ترین پروتکل‌های شبکه صنعتی

مجری شبکه‌های صنعتی , انواع شبکه صنعتی , شبکه صنعتی چیست , مقایسه شبکه‌های صنعتی  ,

88888888 - شبکه‌های صنعتی (Industrial Networks) و اهمیت آن‌ها در اتوماسیون صنعتی

🔹 Modbus (RTU / TCP)

  • ساده و محبوب

  • متن‌باز

  • مناسب پروژه‌های کوچک تا متوسط
    کاربرد: انرژی، ساختمان، آب و فاضلاب

مجری شبکه‌های صنعتی , انواع شبکه صنعتی , شبکه صنعتی چیست , مقایسه شبکه‌های صنعتی  ,

🔹 PROFIBUS

  • استاندارد زیمنس

  • نسخه DP برای اتوماسیون سریع

  • نسخه PA برای ابزار دقیق
    کاربرد: صنایع فرآیندی و تولیدی

🔹 PROFINET

  • مبتنی بر Ethernet

  • Real-Time و IRT

  • یکپارچه با TIA Portal
    کاربرد: خطوط تولید مدرن

🔹 EtherNet/IP

  • توسعه یافته توسط Rockwell

  • مبتنی بر CIP
    کاربرد: صنایع خودروسازی

🔹 EtherCAT

  • بسیار سریع (µs-level)

  • توپولوژی خطی
    کاربرد: رباتیک، CNC، Motion Control

🔹 CANopen

  • مقاوم در برابر نویز

  • مناسب سیستم‌های توزیع‌شده
    کاربرد: ماشین‌آلات صنعتی

مقایسه شبکه‌های صنعتی

پروتکل سرعت Real-Time پیچیدگی کاربرد اصلی
Modbus RTU کم ❌ کم پروژه ساده
PROFIBUS متوسط ✔️ متوسط صنعت کلاسیک
PROFINET بالا ✔️✔️ بالا صنعت مدرن
EtherCAT بسیار بالا ✔️✔️✔️ بالا Motion
Ethernet/IP بالا ✔️ متوسط تولید

مجری شبکه‌های صنعتی , انواع شبکه صنعتی , شبکه صنعتی چیست , مقایسه شبکه‌های صنعتی  ,

معیارهای انتخاب شبکه صنعتی مناسب

برای انتخاب شبکه مناسب باید موارد زیر بررسی شود:

  • زمان پاسخ مورد نیاز

  • تعداد نودها

  • فاصله ارتباطی

  • هزینه اجرا

  • برند تجهیزات (Siemens, ABB, Schneider, Rockwell)

  • نیاز به توسعه آینده

آینده شبکه‌های صنعتی

  • حرکت به سمت Ethernet یکپارچه

  • افزایش امنیت سایبری (Industrial Cyber Security)

  • ادغام با IIoT و Cloud

  • استفاده از TSN (Time-Sensitive Networking)

  • شبکه‌های بی‌سیم صنعتی (WirelessHART، 5G Industrial)
